・通过高速动作，提高生产性做出贡献
・确保的下部动作范围，适合高密度配置
・减少了机器人与控制柜间的电缆线数，提升了维护性的同时提供简洁的设备

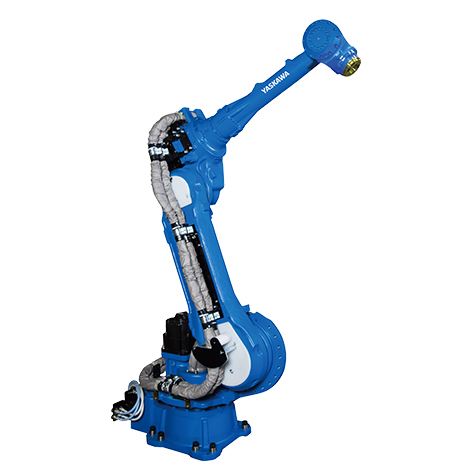

| 标准规格 | MOTOMAN-SP80 | ||
|---|---|---|---|
| 电缆处理专用法兰盘 | 无 | 有 | |
| 型号 | YR-1-06VX88-A00 | YR-1-06VX88-A00 | |
| 构造 | 垂直多关节型（6个自由度） | ||
| 可搬质量*1 | 手部 | 88kg | 80kg |
| U轴上 | 10kg | ||
| 大可达 | 2236㎜ | ||
| 重复定位精度*2 | 0.03mm | ||
| 动作范围 | S轴（旋转） | -180°- +180° | |
| L轴（下臂） | -90° - +155° | ||
| U轴（上臂） | -80° - +90° | ||
| R轴（手腕旋转） | -360° - +360° | -205° - +205° | |
| B轴（手腕摆动） | -125° - +125° | -120° - +120° | |
| T轴（手腕回转） | -360° - +360° | -180° - +180° | |
| 大速度 | S轴（旋转） | 2.97rad/s, 170°/s | |
| L轴（下臂） | 2.44rad/s, 140°/s | ||
| U轴（上臂） | 2.79rad/s, 160°/s | ||
| R轴（手腕旋转） | 4.01rad/s, 230°/s | ||
| B轴（手腕摆动） | 4.01rad/s, 230°/s | ||
| T轴（手腕回转） | 6.11rad/s, 350°/s | ||
| 容许力矩 |
R轴（手腕旋转） |
408N.m | 389N.m |
| B轴（手腕摆动） | 408N.m | 389N.m | |
| T轴（手腕回转） | 206N.m | ||
|
容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 30kg.m2 | 28kg.m2 |
| B轴（手腕摆动） | 30kg.m2 | 28kg.m2 | |
| T轴（手腕回转） | 11kg.m2 | 10.3kg.m2 | |
|
本体质量 |
630kg | ||
| 防护等级 | 本体：IP54, 手腕轴：IP67 | ||
| 安装环境 | 温度 | 0° - +45° | |
| 湿度 | 20% - 80%RH（无结露） | ||
| 震动 | 4.9m/s2(0.5Ｇ)以下 | ||
| 其他 | 不可有引火性及腐蚀性气体，液体远离电气噪音源 | ||
| 电源容量*3 | 4.0kVA | ||
| 安装方式*4 | 置地式，倒挂式，壁挂式，倾斜式 | 置地式，倒挂式，壁挂式，倾斜式 | |
| 用途 | 点焊、搬运 | 点焊、搬运 | |
| 备注 |
*1：JIS B 8432为基准。 *2：记载了自轴的动作范围而不是对地基准。 *3：因用途，动作模式而异。 (注)本表是以SI单位系为记载。 |
||
